Data Structure(5) Tree(트리), Binary Search Tree(이진검색트리)

Tree (트리)

---

트리는 노드(node)들을 선(edge)으로 연결한 계층형 자료구조이다. 제일 위에 root(뿌리) 노드 하나가 있고, 그 아래 나머지 자식 노드들이 선으로 연결되고 또 연결되는 구조이다. 나무를 거꾸로 한 모양같다고 해서 트리라는 이름이 붙여졌다고 한다.

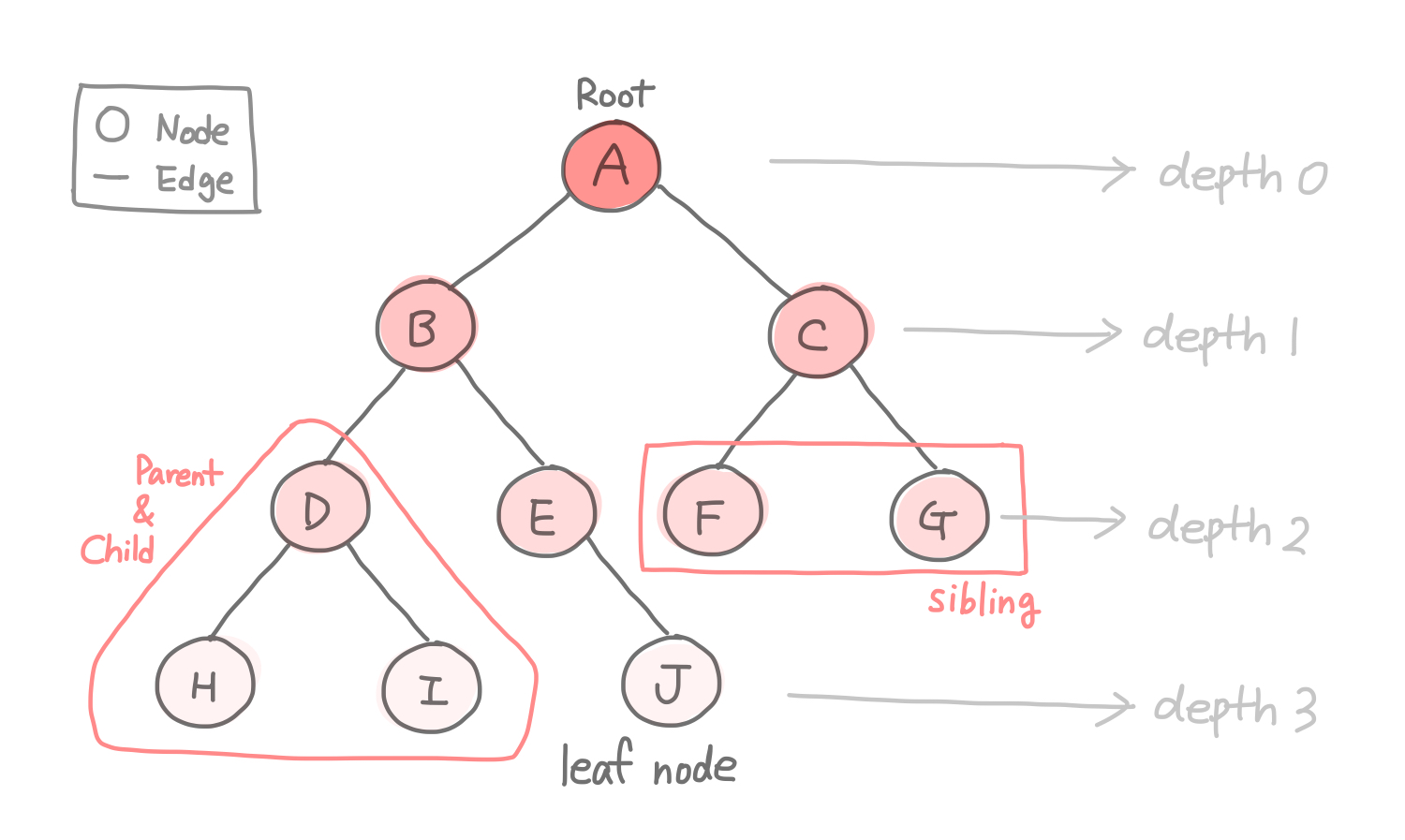

관련 용어

루트노드(root node) : 최상위 노드

리프노드(leaf node) : 자식이 없는 노드

부모 노드(parent node) : 노드에 연결된 한단계 상위 레벨 노드

자식노드(child node) : 서브트리의 루트노드들 ex. A의 자식 : B, C

형제노드(sibling) : 같은 부모 + 같은 depth에 있는 노드들



노드의 차수 : 한 노드의 서브트리의 수

트리의 차수 : 트리노드 차수들 중 최대 차수



트리의 높이(height) : 트리 중 가장 긴 경로의 간선 개수

트리의 깊이(depth) : 루트에서 현재 노드 사이의 간선 개수

트리의 레벨(level) : 트리의 층수 ( depth+1 )





이진 트리 (Binary Tree)

---

이진트리(binary tree)는 노드가 왼쪽 자식, 오른쪽 자식을 갖는 트리이다. 각 노드의 2명 이하의 자식만 가질 수 있다.

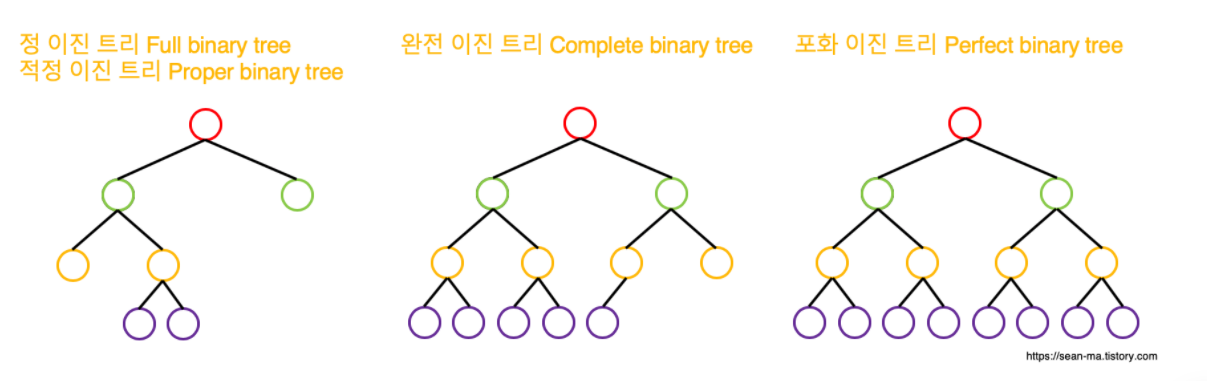

이진 트리 종류

이진 트리는 자료를 삽입하거나 삭제하는 방법에 따라 정 이진 트리, 완전 이진 트리, 포화 이진 트리로 나뉜다.



1. 정 이진 트리 (Full binary tree)

정 이진 트리는 각 노드가 자식 노드를 2개씩 갖는 순서가 있는 트리를 말한다. 따라서 자식 노드 개수는 홀수 개일 수 없다.



2. 완전 이진 트리 Complete binary tree)

완전 이진 트리의 경우 루트부터 노드가 채워져 있고, 같은 레벨이면 왼쪽에서 오른쪽으로 노드가 채워진다. (부모 - 왼쪽자식 - 오른쪽자식 순) 이렇게 마지막 레벨을 제외하고는 모든 노드가 빈틈없이 채워진 형태이다.



3. 포화 이진 트리 (Perfect binary tree)

포화 이진 트리는 모든 레벨이 가득 찬 이진 트리를 말한다.





Binary Search Tree (이진 탐색 트리)

---

앞서 살펴봤던 이진트리(Binary Tree)는 노드가 최대 2명의 자식을 가지는 트리를 의미했다. 비슷한 이름의 이진탐색트리(Binary Search Tree, BST)는 이진트리에 두 가지 조건이 추가된다. 1) 왼쪽자식은 루트노드보다 작을 것, 2) 오른쪽 자식은 루트노드보다 클 것 바로 이 두 가지이다. 이진 탐색 트리에서는 노드의 값이 어떤 기준으로 정렬되느냐에 따라 순서가 존재하게 된다.



트리 순회 (Tree Traversal)

트리 순회는 트리에 있는 노드들을 하나도 빠뜨리지 않고, 중복없이 딱 한번씩만 방문하는 체계적인 방법을 말한다. 노드를 어떤 순서로 방문하는 지에 따라 전위순회(preorder), 중위순회(inorder), 후위순회(postorder)로 구분된다.



1. 전위 순회(Preorder Traversal)

부모 → 왼쪽자식 → 오른쪽 자식 순서로 방문



2. 중위 순회(Inorder Traversal)

왼쪽자식 → 부모 노드 → 오른쪽 자식 순서로 방문



3. 후위 순회(Postorder Traversal)

왼쪽 자식 → 오른쪽 자식 → 부모 순서로 방문





그래프(Graph) vs 트리(Tree)

	그래프(Graph)	트리(Tree)
정의	노드간 관계를 간선으로 연결한 자료구조 (네트워크 모델)	노드들을 간선으로 연결한 계층형 자료구조 (계층 모델)
방향성	방향그래프, 무방향그래프	방향그래프
루트노드	루트노드 X	루트노드 1개 존재 O
부모-자식	부모-자식관계 존재 X	부모-자식관계 존재 O
경로	-	두 노드 사이에 유일한 경로 존재
